Semaine de projet SIO 2 : Localux

Contexte

Lors de notre deuxième année de BTS SIO, nous avons eu l’opportunité de travailler pendant une semaine en projet collaboratif. L’objectif était de reprendre tout ce sur quoi nous avons travaillé dans l’ensemble des matières au cours de ces deux dernières années. Comme pour la semaine de SIO1, je vais m’attarder uniquement sur les travaux réalisés en informatique.

Nous avons simulé, dans le cadre du projet, une entreprise fictive intitulée « Localux ». Cette entreprise est spécialisée dans la location de véhicules haut de gamme et de luxe. Ainsi, notre objectif était de proposer une infrastructure réseau avec l’hébergement du site de l’entreprise, une application mobile pour les SLAM, ainsi que la mise en place de serveurs AD, DHCP, DNS…

Parmi les cinq membres du groupe, nous nous sommes réparti les tâches en fonction de nos spécialités. Avec mon binôme de spécialité SISR, nous nous sommes chargés de la conception de l’infrastructure réseau ainsi que de la mise en œuvre d’outils destinés à nos collègues de la spécialité SLAM, qui se sont occupés de la programmation.

Organisation

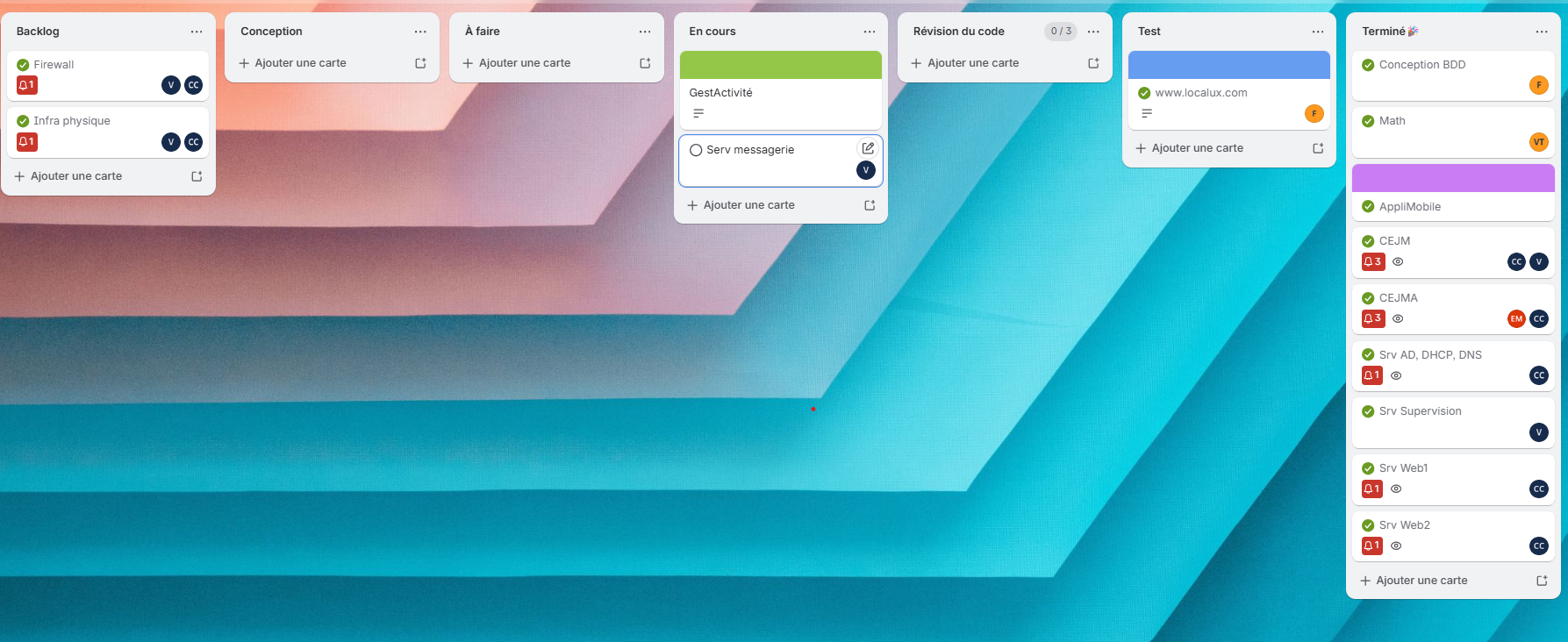

Comme pour la première semaine de projet, avec mon nouveau groupe, nous avons opté pour le mur collaboratif Trello. Cela nous a permis de planifier nos tâches et d’assurer un suivi de réalisation optimal. Ce mur nous permet de dresser un constat en temps réel de l’évolution de notre projet.

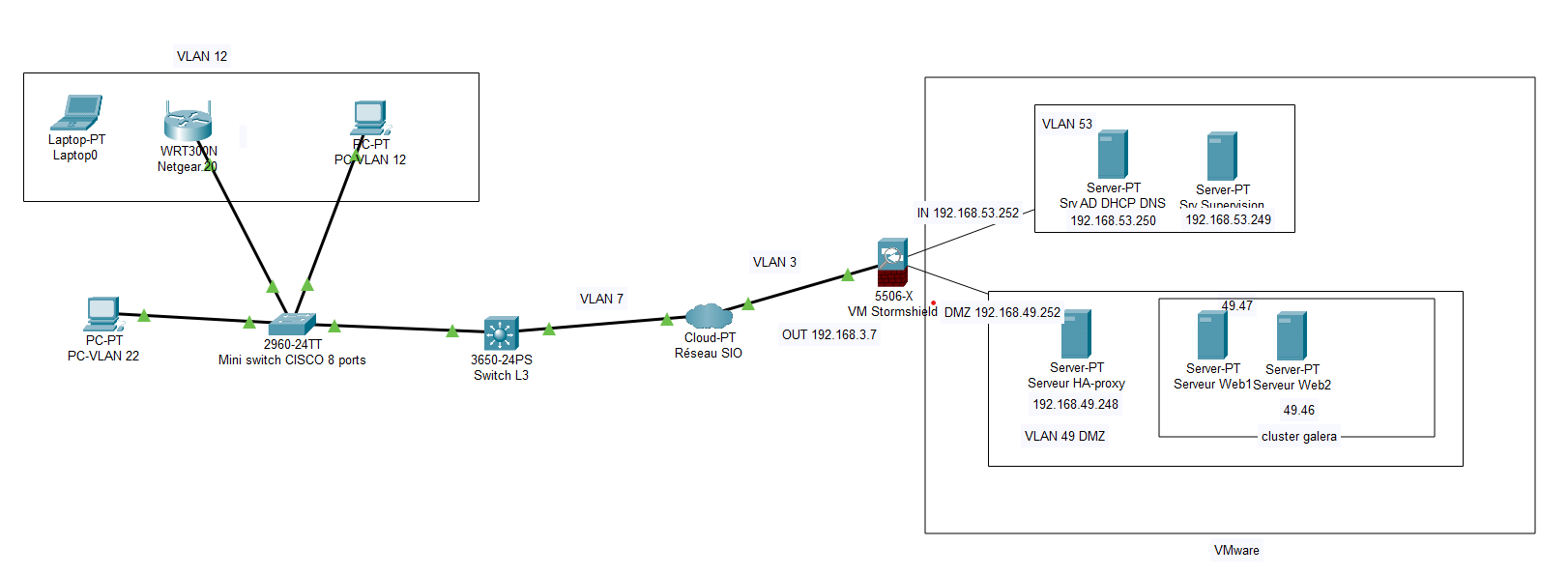

Topologie du réseau

Pour ce projet, nous disposions d’un switch Cisco relié au switch L3 du réseau SIO. Nous avions également un point d’accès, une VM Stormshield et d’autres VM que j’expliciterai ci-dessous.

Configuration réseau

Pour commencer, nous avons configuré les VLANs sur notre switch L2. Comme nous pouvons le voir sur la topologie, il y a les VLANs 12 et 22 à créer, ainsi que le trunk à configurer sur notre switch. Ensuite, les deux VLANs ont bien été créés sur le switch L3, ainsi que le trunk et les SVI.

Nous avons également dû configurer le point d’accès sur le VLAN 12 afin de permettre à nos clients de se connecter au Wi-Fi de l’entreprise.

Configuration système

En ce qui concerne la partie système, elle représentait la grosse partie du travail à faire. Avec mon binôme on s’est repartie les tâches tout en s’aidant. on a du :

Déployer deux VM pour les serveurs web afin d’héberger le site fourni par les SLAM. Nous mettrons également en place un cluster Galera pour assurer la redondance des bases de données (sur deux nœuds, même s’il est préférable d’utiliser un nombre impair de nœuds).
Déploiement d’une VM debian HAPRoxy qui sert à la répartition de charge de l’application WEB.

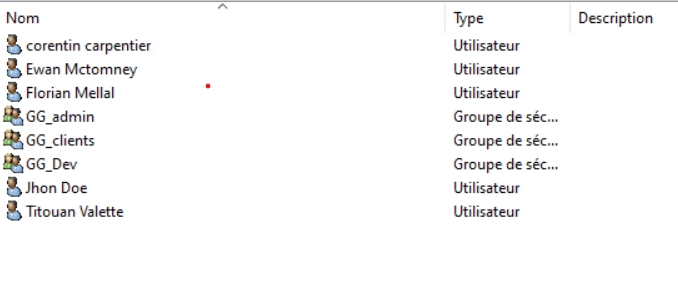

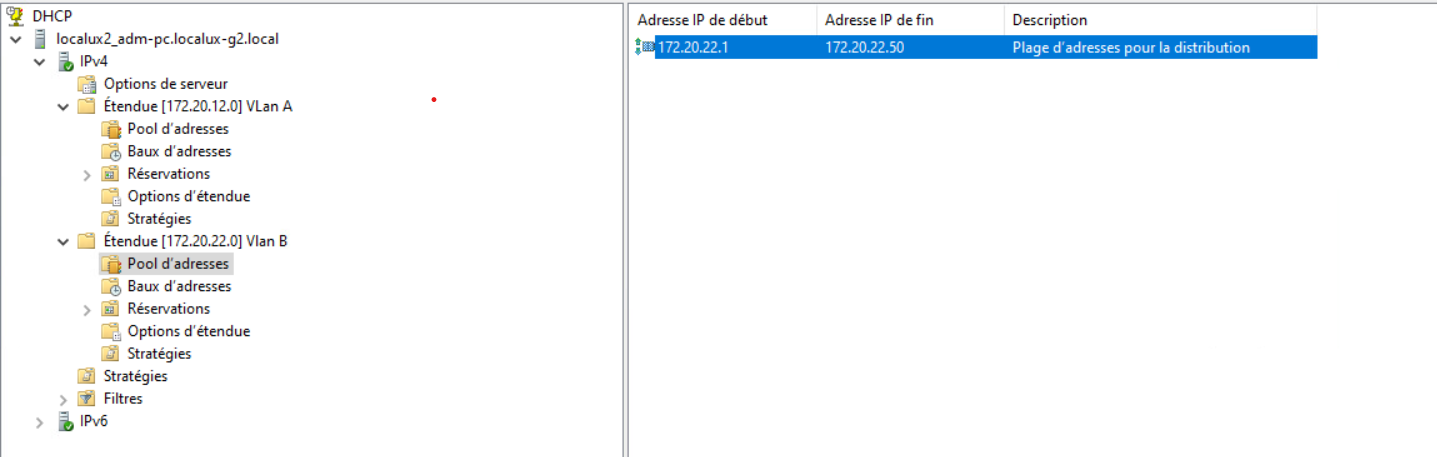

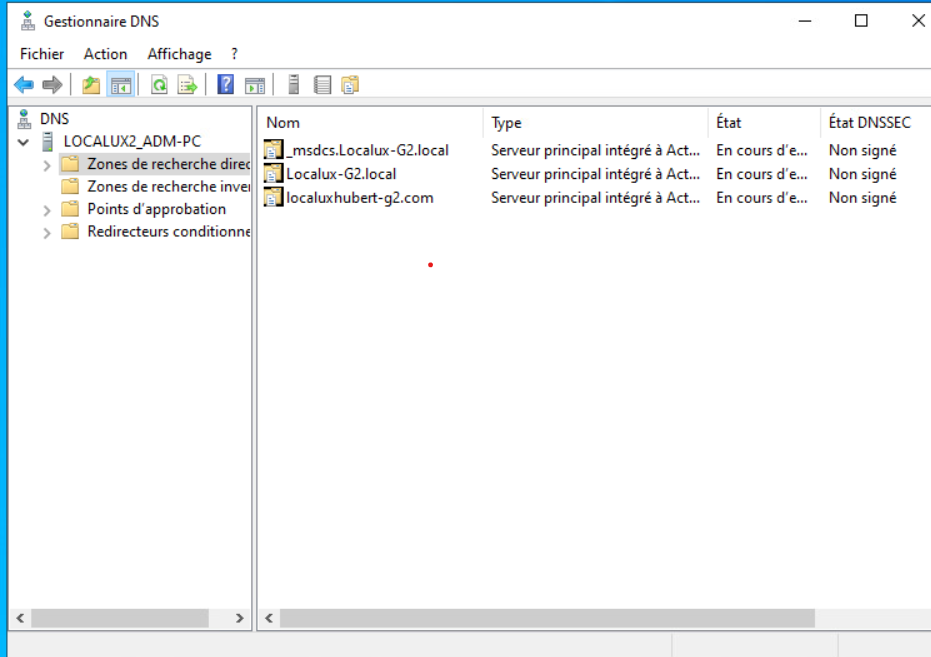

Mise en place d’un serveur AD, DHCP, DNS.

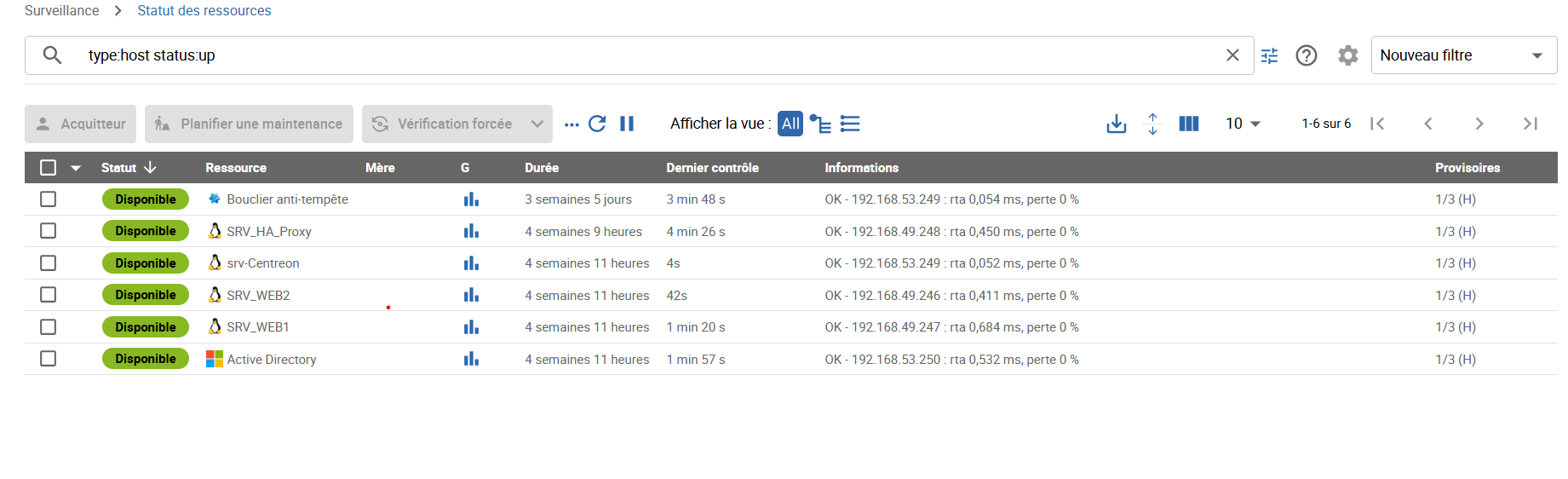

Mise en place d’un serveur de supervision avec Centreon.
